接觸角儀使液滴的影像清晰地顯示在計算機屏幕上，可在瞬間將圖像存儲下供測量使用，避免因液體蒸發造成測量失敗，由此可以容易測得各種外形物品的接觸角值。
更新時間：2024-10-28
瀏覽次數：1099

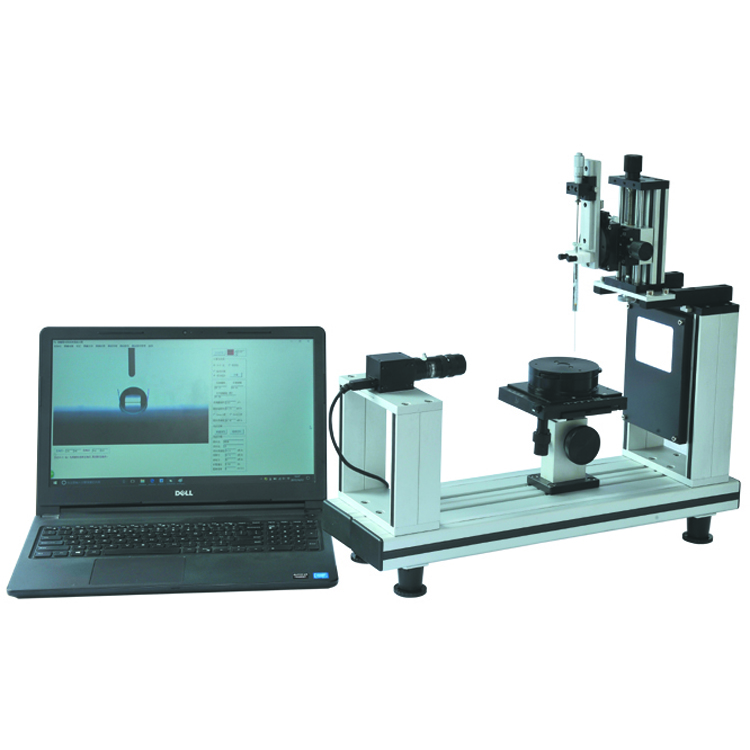

JCY系列接觸角儀采用先進的光學視頻測量技術，通過標準的影像分析，將由高精度工業攝像機拍攝的圖像送到計算機進行數據處理。影像分析法使用環境遠高于力測量法，我們可以容易測得各種外形物品的接觸角值。
主要技術特點：
1.采用先進的專用數字攝像機，具有高分辨率、高精度和高清晰度；最高分辨率：1280×1024， 幀頻：15或45/秒；
2.高亮度LED背景光源系統，發光均勻，亮度連續可調；
3.進樣系統方向可調（上下、左右、傾斜），可方便地得到所需要求的液滴
4.采用微量進樣裝置，可精確控制進樣量的大小，手動控制可達0.1μl，采用高精度注射泵可達0.05μl。
5.三維樣品臺；
6. CONTA3.0接觸角分析軟件，基于WINDOWS XP以及WINDOWS7等操作平臺，界面友好、操作方便、功能強大、測值精確：
?、俳佑|角法測量固體的表面張力。自動計算功能包括：θ/2法、切線法計算接觸角，可自動計算或手動（修正）計算；左右接觸角對比；多點接觸角比較；
②一液法、二液法表面自由能、液滴量、固體粘附力計算；
?、蹌討B(tài)接觸角分析系統，可連續拍照，自動記錄不同時間下接觸角的變化，進行前進角、后退角、 傾斜角以及滾動角分析；
?、軕业畏y量液體的表面張力，最新計算功能包括：S-H表格法、形狀因子法；
?、蒈浻布嘟Y合的水平校準方法，能準確方便地找到水平基線；
?、逌y試結果以測試報告的方式保存在數據庫里，可壓縮備份、可自動生成EXCEL文件；
?、邷y試環境設置、液體字典維護
?、嘬浖炼刃拚δ?br />
注：以上功能根據不同的型號有所差異，具體可參數下面的具體介紹:
主要技術參數：
|
型號 |
JCY-1 |
JCY-2 |
JCY-3 |
JCY-4 |
|
攝像系統 |
專業CCD數字相機 + 高性能顯微鏡頭 |
|||
|
最高分辨率 |
1280×1024 |
|||
|
幀頻 |
45/秒 |
|||
|
水平解析度 |
＞850線 |
|||
|
拍照方式 |
單張、連續 |
單張、連續 |
||
|
光源 |
連續可調亮度的LED冷光源，發光均勻、所攝圖像的輪廓更清晰、分辨率更高 |
|||
|
接觸角分析方法 |
θ/2 法、切線法，可自動計算或手動（修正）計算 |
|||
|
接觸角測量范圍 |
0 ～ 180° |
|||
|
接觸角測試分辨率 |
0.01° |
|||
|
接觸角測試精度 |
0.1° |
|||
|
標準角度校準 |
15 °，45°，90°，135° |
|||
|
固體表面能等 |
一液法、二液法表面自由能、液滴量、固體粘附力計算 |
|||
|
表面張力測試方法 |
|
|
S-H 表格法、形狀因子法 |
|
|
表面張力測試范圍 |
|
0 ～ 400mN/m |
||
|
表面張力測試分辨率 |
|
0.01 mN/m |
||
|
樣品臺位移 |
前后：60mm； 左右35mm； 上下35mm |
|||
|
樣品臺尺寸 |
100 ×100mm |
|||
|
樣品最大尺寸 |
200 ×200mm 或 φ200mm |
|||
|
樣品最大厚度 |
≤30mm |
|||
|
傾斜平臺 |
|
測量前進/后退角、滑動角 |
|
測量前進/后退角、滑動角 |
|
進樣方式 |
微量進樣器 |
|||
|
恒溫平臺 |
選件 |
|||
|
主機外形尺寸 |
525×160×450（長×寬×高） |
|||
|
主機凈重 |
12kg |
|||
|
電源及功率 |
220V / 0.2KW |
|||
JCY系列 水接觸角測定儀標準配置：
|
序號 |
名稱 |
數量 |
|
1 |
主機（含標準工業攝像裝置、三維樣品臺） |
1 |
|
2 |
手動微分頭進樣裝置 |
1 |
|
3 |
微量進樣器 |
2 |
|
4 |
數據線 |
1 |
|
5 |
數據線 |
1 |
|
6 |
合格證 |
1 |
|
7 |
保修卡 |
1 |
|
8 |
使用說明書 |
1 |

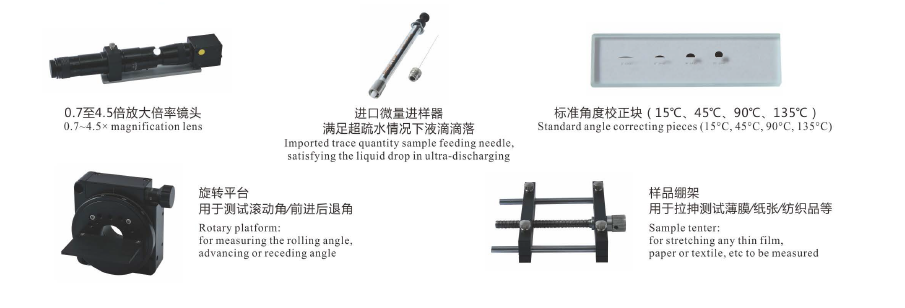

可選配件：
